Поверка толщиномера УДТ-45

Тип оборудования: Толщиномер

Производитель: НПЦ Кропус, Россия

Серия: УДТ

Модель: УДТ-45

Описание: Толщиномер ультразвуковой

Сертификаты на ультразвуковой толщиномер УДТ-45:

- Сертификат Реестра средств измерений ГОССТАНДАРТа РФ.

Гарантия на прецизионный толщиномер УДТ-45: 3 года.

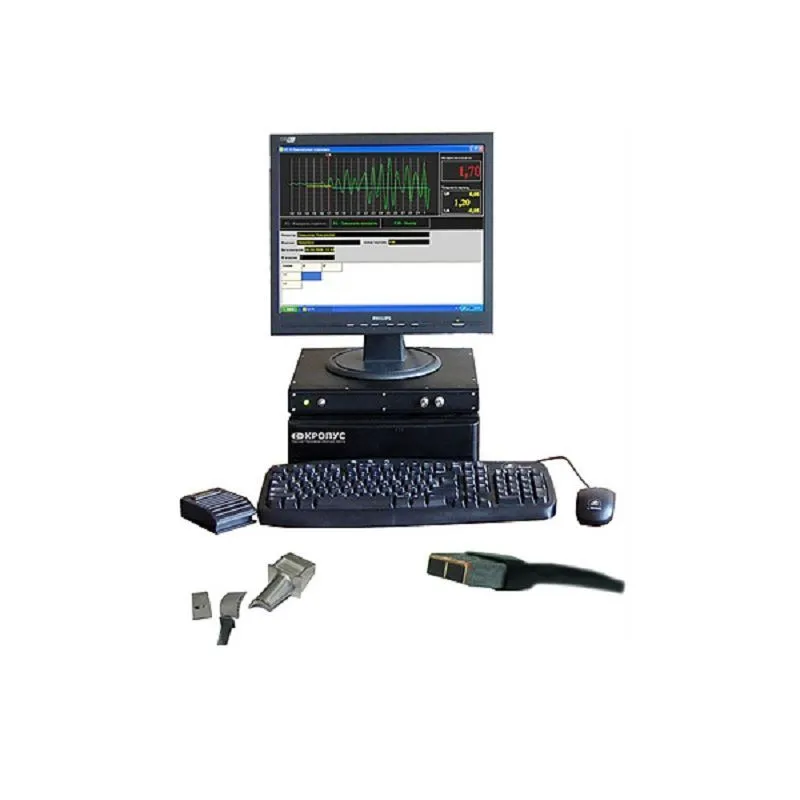

УДТ-45 - универсальный комплекс толщинометрии тонкостенных и сложнопрофильных изделий

Назначение толщиномера УДТ 45

УДТ-45 - cовременный цифровой ультразвуковой толщиномер, позволяющий проводить высокоточный и достоверный контроль толщины сложнопрофильных и тонкостенных изделий ( в том числе турбинных лопаток различных модификаций) в производственных и лабораторных условиях.

Толщиномер позволяет контролировать толщину в режиме радиосигнала по переходу через "ноль" и фиксировать измеренное значение нажатием специальной педали, высвобождая руки оператора.

Система автоматического документооборота обеспечивает: ввод таблицы толщин с указанием номинальных значений, а также чертежных и технологических допусков в каждой точке; автоматическое заполнение данной таблицы при нажатии педали сохранения результатов; выделение цветом значений, выходящих за указанные границы; автоматическое сохранение измеренных значений по типам изделий и датам контроля, с возможностью интегрирования в общезаводскую систему качества; печать протоколов контроля по каждому изделию либо группе изделий.

Компьютерный толщиномер УДТ-45 предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале. Реализованные в приборе функции, такие как, ВРЧ (до 90 дБ), работа с кривыми амплитуда-расстояние (АРК), две независимые зоны контроля с индивидуальной логикой, измерение амплитуд сигналов в диапазоне до 120 дБ и ( режим обработки недетектированного радиосигнала, позволяют реализовывать любые современные методики контроля. Прибор прост и удобен в эксплуатации, имеет возможность встраивания в автоматизированные системы контроля, аттестован в Госстандарте России (сертификат RU.C.27.003.A № 16022/1), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации.

Особенности ультразвукового толщиномера УДТ-45

• развертка от 1 до 5 мкс;
• Измерение толщин от 0,35- 0,4мм
• широкополосный усилитель 0.5-15 МГц, фильтры на 1.25, 2.5, 5 и 10 МГц;
• регулировка усиления 90 дБ;
• импульс возбуждения прямоугольный 200В, с регулируемой длительностью;
• частота повторения ЗИ до 800 Гц;
• отображение сигналов в реальном недетектированном виде;
• две зоны контроля;
• измерение толщины по пику или по фронту;
• точность индикации толщины: 0.01;
• интерфейс: RS232;
• питание: 220В АС.
