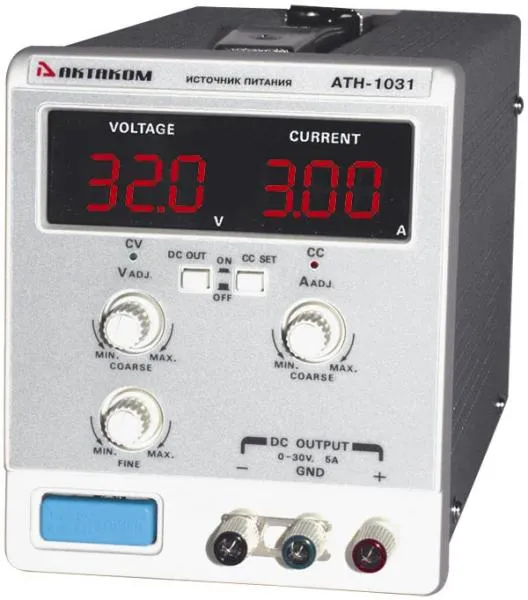

- 3-х разрядный цифровой дисплей
- Защита от короткого замыкания
- Кнопка отключения нагрузки
- Возможность последовательного подключения
- Установка ограничения по току
- Точность установки 0,01 А и 0,1 В
- Количество каналов 1
- Выходные параметры:
- напряжение 0,1... 30 В
- ток 0,01... 5 А
- Погрешность установки:
- напряжение: ±(0,5%+3 е.м.р.)
- ток: ±(0,1%+3 е.м.р.)
- Нестабильность по нагрузке:
- напряжение: ±(0,05%+5 мВ)
- ток: ±(0,1%+15 мА)
- Нестабильность по сети:
- напряжение: ±(0,02%+2 мВ)
- ток: ±(0,05%+5 мА)
- Пульсации
- напряжение: 10 мВскз
- ток: 5 мАскз
- Возможно подключение нескольких блоков последовательно для увеличения выходного напряжения
- Шаг регулировки выходного напряжения 0,1 В, тока 0,01 А
- Возможность заземления выходных гнезд
- Питание 220 В
- Масса 5 кг
- Габариты 124x160x326 мм
- Габариты в упаковочной таре 200х245х420, вес 6,49 кг.
- Источник питания
- Шнур питания
- Щупы — 2 шт.
- Предохранитель
- Руководство по эксплуатации
- Измерительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
- Зажим-насадка типа крокодил на 1000V / 12А PTL909-5 (цвета: красный / черный)
- Для устранения влияния переходных процессов на подключенную к источнику питания нагрузку при включении и выключении источника питания кнопкой "POWER", кнопка "OUTPUT" (или "DC OUT") должна обязательно находиться в положении "выкл.", т.е. отжата.
- Включите прибор нажатием кнопки "POWER". При этом должны засветиться индикаторы прибора.
- При нажатой кнопке установки режима стабилизации тока "CC SET" поверните регулятор "CURRENT" по часовой стрелке и установите требуемое значение силы тока.
- Регуляторами напряжения "VOLTAGE" установите требуемую величину напряжения.
- При нажатой кнопке "OUTPUT" (или "DC OUT") (положение "вкл."), выходная цепь включена, а индикаторы напряжения и тока показывают текущие выходные значения. При отжатой кнопке "OUTPUT" (или "DC OUT") (положение "выкл.") выходная цепь отключена, а индикатор напряжения отображает установленное значение.
Включите питание блока и отрегулируйте регуляторы напряжения "VOLTAGE" таким образом, чтобы на выходе блока получить требуемое значение напряжения (к выходным гнездам при этом ничего не должно быть подключено). Индикатор режима стабилизации напряжения CV при этом должен светиться.
Нажав кнопку установки режима стабилизации тока "CC SET", при помощи регулятора силы тока "CURRENT" установите на выходе максимально допустимое значение тока (предельное значение тока). Если в эксплуатационном режиме изменение величины нагрузки вызовет превышение указанного предельного значения тока, блок питания автоматически перейдет в режим стабилизации тока, и выходное напряжение будет пропорционально падать.
Для подачи заданного значения напряжения и тока на выходные гнезда нажмите кнопку "OUTPUT" (или "DC OUT").
Работа источника питания в режиме стабилизации тока
Регулятор тока "CURRENT" поверните против часовой стрелки до упора, после чего включите питание.
Регуляторы напряжения "VOLTAGE" отрегулируйте так, чтобы на выходе источника питания получить максимально допустимое напряжение на нагрузке (предельное значение напряжения). Если в эксплуатационном режиме изменение величины нагрузки вызовет превышение указанного предельного значения напряжения, блок питания автоматически перейдет в режим стабилизации напряжения с выдачей на выходных гнездах предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально падать.
При нажатой кнопке установки режима стабилизации тока "CC SET" с помощью регулятора "CURRENT" отрегулируйте ток таким образом, чтобы получить требуемое значение тока на выходе.
Для подачи заданного значения напряжения и тока на выходные гнезда нажмите кнопку "OUTPUT" (или "DC OUT").
Вопросы и ответы
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
|
| Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Наверх |
